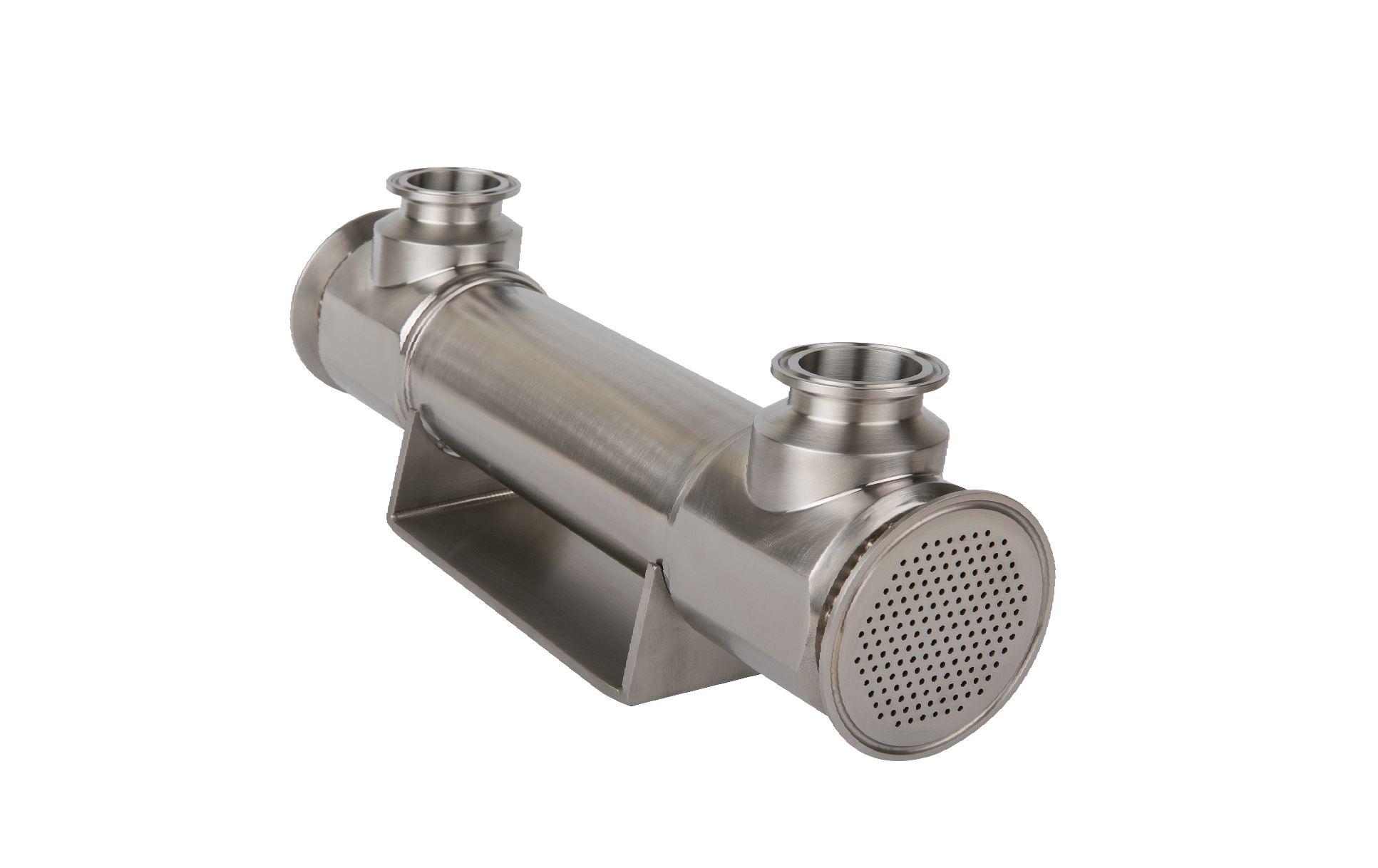

M型 熱交換器

•


• 為完美流程量身定制，最大限度地提高符合 BPE 規范的卓越性能、操作安全和長壽命

• 雙管板，產品側可完全排盡

• 基于防范介質與冷（熱）媒交叉污染設計

• 通過設計軟件精確計算管、殼程壓降

• 0.5μm 至 0.3μm 的內表面光潔度

• 結垢系數依照 TEMA 計算標準

• 可根據要求提供特殊材料

產品詳情

•


• 材料

• 外殼：不銹鋼 304、304L、316

• 接液部分：不銹鋼 316 或 鈦合金  哈氏合金

• 非金屬材料：O型圈材料有EPDM、VITON、USP Class Ⅵ

• 設計壓力：2～100 Bar

• 設計溫度：0℃～200℃

• 換熱器類型：直管

• 標準：ASME BPE、ASME Ⅶ

• 絕緣：巖棉或硅鋁酸鹽絕緣或根據要求

文檔

•


• 經授權檢驗機構蓋章的計算報告和圖紙

• FDA 證書和 USP Class Ⅵ 證書

• 原料磨片

• 焊縫布置、焊縫記錄、焊工名單、焊工資格證書。(WPS, PQR)

• 無損檢測報告、壓力測試報告、滲透測試報告

• QC 和 QA 檢驗報告

• 酸洗鈍化報告、電解拋光報告、粗糙度測試報告

• 安裝、操作和維護手冊
